سانورتر چیست؟ تفاوت آن با اینورتر خورشیدی
سانورتر چیست
وقتی پای طراحی یک سیستم برق خورشیدی مستقل از شبکه (Off-Grid) به میان میآید، مدیریت قطعات و سیمکشیها یکی از چالشهای اصلی طراحان و نصابهاست. تا چند سال پیش، برای راهاندازی چنین سیستمی باید یک شارژکنترلر برای مدیریت باتریها و یک اینورتر برای تبدیل برق تهیه میکردیم. اما حالا تجهیز یکپارچهای به نام سانورتر (Sunverter) این معادله را تغییر داده است.
در این مقاله، به عنوان یک طراح سیستمهای خورشیدی، میخواهم دقیقاً کالبدشکافی کنم که سانورتر چیست، چه فرقی با اینورترهای معمولی دارد و در چه پروژههایی باید سراغ آن برویم.
سانورتر قلب سیستم برق خورشیدی
سانورتر در واقع قلب تپنده و مغز متفکر سیستمهای خورشیدی جدا از شبکه است. اگر بخواهم خیلی شفاف بگویم، سانورتر یک دستگاه ترکیبی (All-in-One) است که دو قطعه حیاتی یعنی «شارژکنترلر خورشیدی» و «اینورتر» را زیر یک سقف جمع کرده است.
نام سانورتر (Sunverter) ترکیبی از دو کلمه Sun (خورشید) و Inverter (مبدل) است. وظیفه اصلی این دستگاه این است که همزمان جریان تولیدی پنلها را مدیریت کرده و باتریها را با ولتاژ استاندارد شارژ کند، و از طرف دیگر، برق ذخیره شده در باتری (DC) را به برق قابل استفاده برای وسایل برقی خانه (AC) تبدیل کند. ترکیب این دو وظیفه در یک شاسی باعث میشود فضای کمتری اشغال شود، خطای انسانی در سیمکشی کاهش یابد و راندمان کلی سیستم بالا برود.
سانورتر چه میکند؟
- در نبود برق خورشیدی، باتری ها را با برق شهری یا موتور برق شارژ می کند.
- تبدیل جریان مسقیم (DC) به جریان متناوب (AC).
- شارژ باتریها به صورت همزمان.
- از باتریها در برابر شارژ یا تخلیه بیش از حد محافظت میکند.
- در واقع ترکیبی از یک اینورتر و یک شارژ کنترلر است.
- برای سیستمهای خورشیدی خانگی یا صنعتی ضروری است.
- با تکنولوژی PWM یا MPPT، راندمان را بالا میبرد.

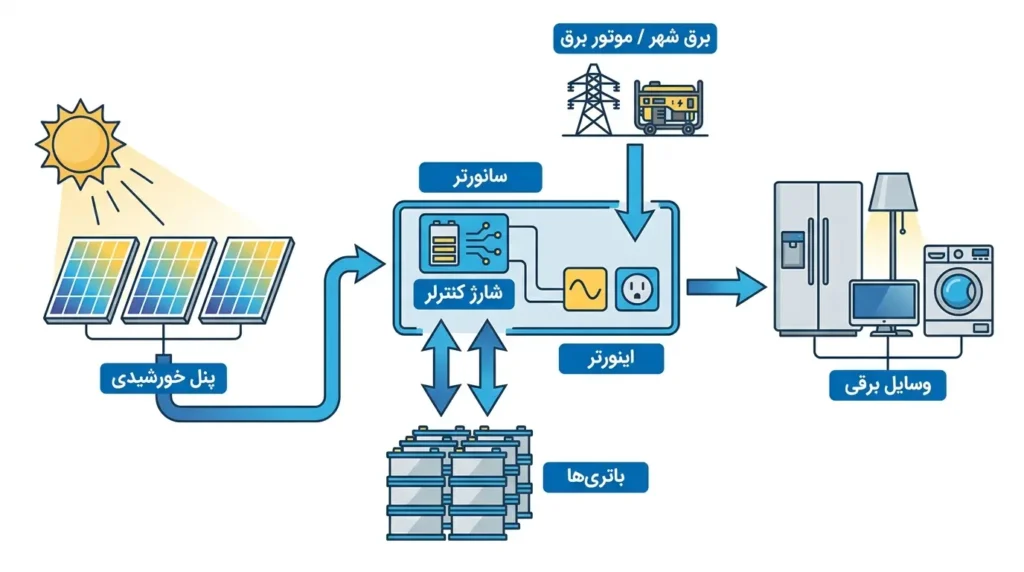

سانورتر چگونه کار میکند؟
برای درک نحوه کارکرد سانورتر، بیایید مسیر حرکت انرژی را در یک سیستم خورشیدی مرور کنیم.
زمانی که نور خورشید به پنلها میتابد، برق مستقیم (DC) تولید میشود. این برق خام است و نوسان دارد. سانورتر در خط مقدم، این برق را دریافت میکند. بخش شارژکنترلرِ داخلی سانورتر (که معمولاً از تکنولوژی پیشرفته MPPT بهره میبرد)، این نوسانات را گرفته و ولتاژ را دقیقاً روی عددی تنظیم میکند که برای شارژ ایمن باتریها نیاز است.
حالا ما یک بانک باتری پر انرژی داریم. وقتی شما کلید لامپ را میزنید یا یخچال روشن میشود، بخش دوم دستگاه یعنی اینورتر وارد عمل میشود. اینورتر برق مستقیم باتری را میمکد و آن را به برق متناوب ۲۲۰ ولت شهری تبدیل میکند.
نکته جالب اینجاست که سانورترهای هوشمند امروزی، قابلیت اتصال به موتور برق یا برق شهر را هم دارند. یعنی اگر چند روز ابری پشت سر هم داشته باشیم و باتریها خالی شوند، سانورتر به صورت خودکار منبع ورودی را روی موتور برق سوئیچ میکند تا باتریها شارژ شوند و برق مصرفی قطع نشود.
تفاوت سانورتر و اینورتر خورشیدی
یشترین سوالی که در پروژهها پرسیده میشود این است که آیا سانورتر همان اینورتر است؟ پاسخ کوتاه خیر است. اینورتر فقط یک وظیفه دارد: تبدیل برق DC به AC. اما سانورتر یک سیستم مدیریت یکپارچه است.
برای درک بهتر این تفاوتها، جدول زیر را طراحی کردهام:
|
ویژگی |
اینورتر خورشیدی (معمولی) |
سانورتر خورشیدی |
|---|---|---|
|
وظیفه اصلی |
فقط تبدیل برق DC به AC |
کنترل شارژ باتری + تبدیل برق DC به AC |
|
نیاز به قطعه جانبی |
به شارژکنترلر مجزا نیاز دارد |
نیازی به شارژکنترلر ندارد (داخلی است) |
|
نوع سیستم |
متصل به شبکه (On-Grid) و جدا از شبکه |
مخصوص سیستمهای جدا از شبکه (Off-Grid) |
|
سیمکشی |
پیچیدهتر (کابلکشی بین شارژر و اینورتر) |
ساده و تمیز (پلاگ اند پلی تر) |
|
هزینه تمام شده |
خرید جداگانه قطعات معمولاً گرانتر است |
مقرونبهصرفهتر برای سیستمهای کوچک و متوسط |
|
کاربرد اصلی |
نیروگاههای بزرگ و سیستمهای تزریق به شبکه |
ویلاها، خانههای باغی و سیستمهای مستقل |
انواع سانورتر
سانورترها را میتوان بر اساس تکنولوژی شارژ و شکل موج خروجی دستهبندی کرد؛ اما از دیده حرفهای تر، من همیشه سانورترها را بر اساس تکنولوژی شارژ داخلیشان میسنجم:

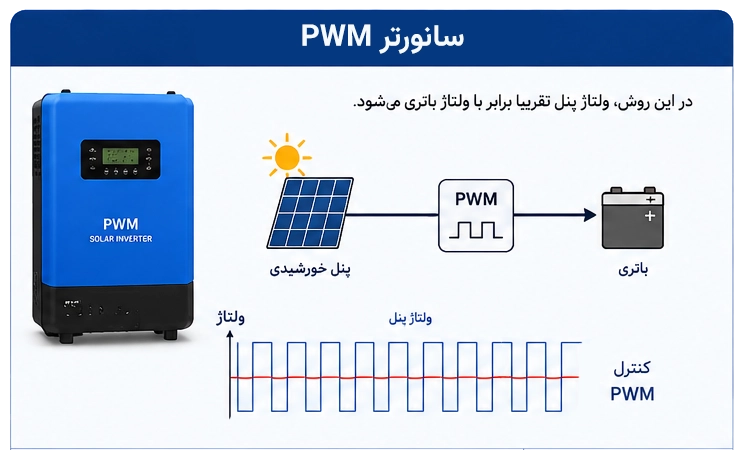

۱. سانورترهای PWM: این مدلها قدیمیتر و ارزانتر هستند. راندمان کمتری دارند و بیشتر برای سیستمهای بسیار کوچک مانند برقرسانی به یک کانکس نگهبانی یا یک اتاقک کوچک استفاده میشوند.

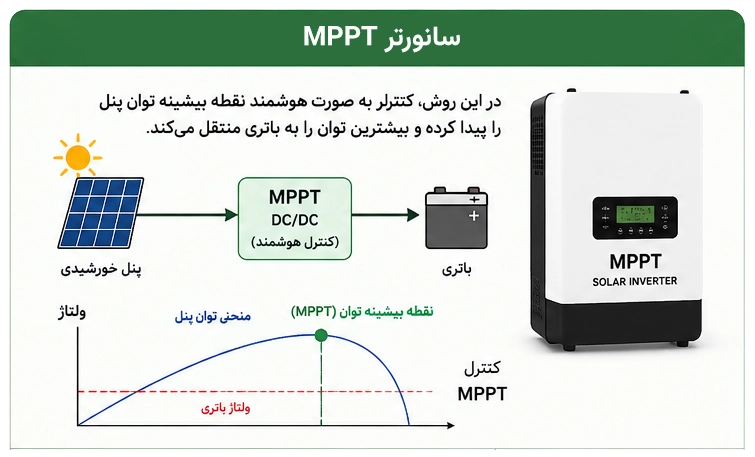

۲. سانورترهای MPPT: اینها انتخاب حرفهایها هستند. تکنولوژی ردیابی نقطه بیشینه توان (MPPT) باعث میشود دستگاه تا ۳۰ درصد انرژی بیشتری از پنلها بیرون بکشد. برای ویلاها و سیستمهایی که قرار است یخچال، پمپ آب یا تلویزیون را روشن نگه دارند، فقط باید از این نوع استفاده کرد.
راهنمای خرید سانورتر
هنگام خرید سانورتر خورشیدی، نکات و ملاحظات خاصی وجود دارند که باید به آنها توجه کنید. بعضی از انها اجباری هستند و مستقیما به نوع باتری و پنل خورشیدی شما مرتبط اند، مانند جریان خروجی و ورودی سانورتر. بعضی دیگر نیز به صورت اختیاری هستند که به انتخاب شما می توانند تغییر کنند، مانند سیستم های هوشمند و حفاظت. این موارد را یکی یکی بررسی می کنیم تا هنگام خرید به مشکل بر نخورید و اطلاعات کافی داشته باشید.
در کل هنگام انتخاب سانورتر، باتری خورشیدی و پنل خورشیدی باید دقت داشته باشید که آنها با هم قابل استفاده باشند.
توان خروجی
توان خروجی، درواقع مقدار برقی است که دستگاه سانورتر می تواند برای دستگاه های متصل فراهم کند. قبل از خرید، باید مقدار باری که قصد دارید بر روی سانورتر قرار دهید را به وات، کیلووات یا کاوا تخمین بزنید. بعد بر آن اساس سانورتری تهیه کنید که توان خروجی آن برابر یا بزرگ تر از توان مصرفی شما باشد.
توان ورودی (DC یا مستقیم از باتری به وسایل)
توانی که مستقیما به باتری مربوط است. هر سانورتر یک توان معلوم برای باتری هایش دارد، که باید برای انتخاب باتری در نظر گرفته شود. درصورت ملاحظات نا کافی و یا نا دقیق، دستگاه های متصل، باتری ها، و یا خود سانورتر ممکن است آسیب ببینند.
توان ورودی (AC یا مستقیم به باتری)
این توان، توانی است که سانورتر با ان باتری ها را شارژ می کند. دستگاه از برق خورشیدی، موتور برق یا برق شهری برای شارژ کردن باتری ها استفاده می کند. و در این مورد هم باید به انتخاب سانورتر و باتری های خورشیدی دقت کنید تا مشکلی پیش نهآید.
